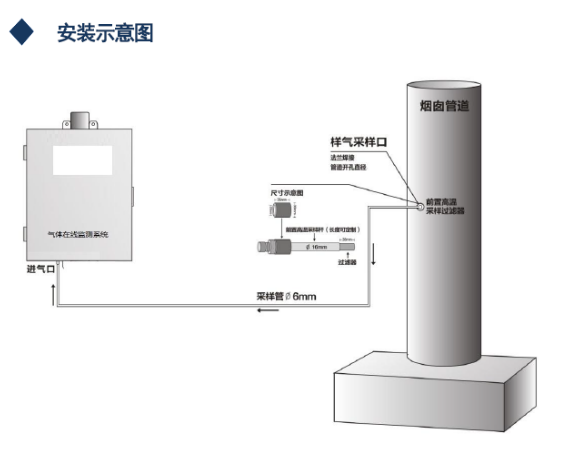

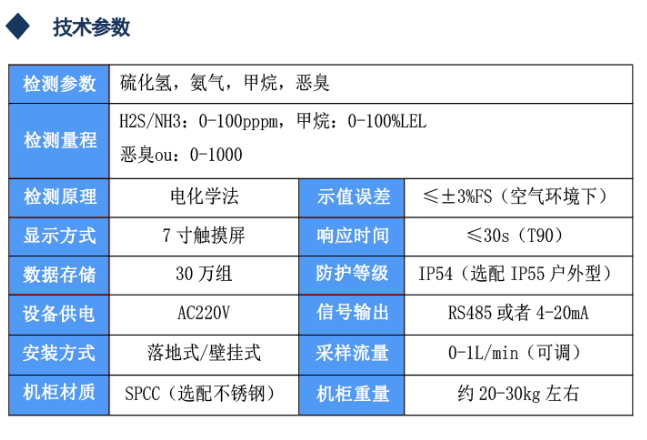

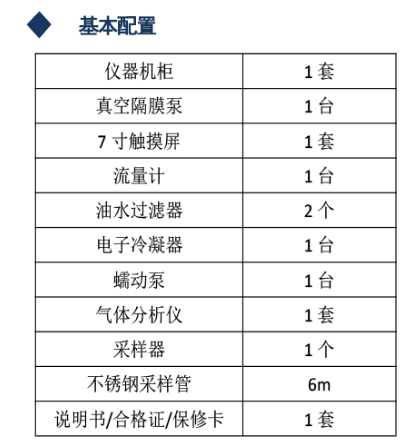

1、采样单元
由设备信号采集柜、不锈钢采样管、焊接采样器等组成。将样气进行过滤及水分干燥后，输送到气体控制器进行数据检测和分析。
2、气体预处理系统
由采样泵、流量计、气路切换电磁阀、油水过滤器、电子冷凝器、排水泵等部件组成。预处理具备三级油水过滤，气源恒温恒湿控制，同时可选配气路反吹系统，确保传感器使用寿命。
3、气体检测器

由氮氧化物传感器、氧气传感器和数据处理器等组成。

4、控制单元

由数据处理与存储、数据显示与查询、状态显示与查询、通讯等硬件与软件控制系统组成。

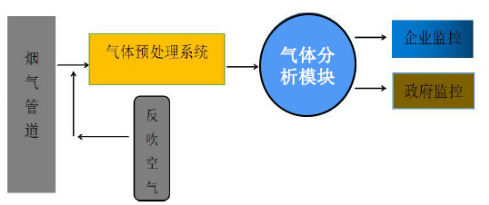

5、设备监控示意图
